| Загальні відомості |
|

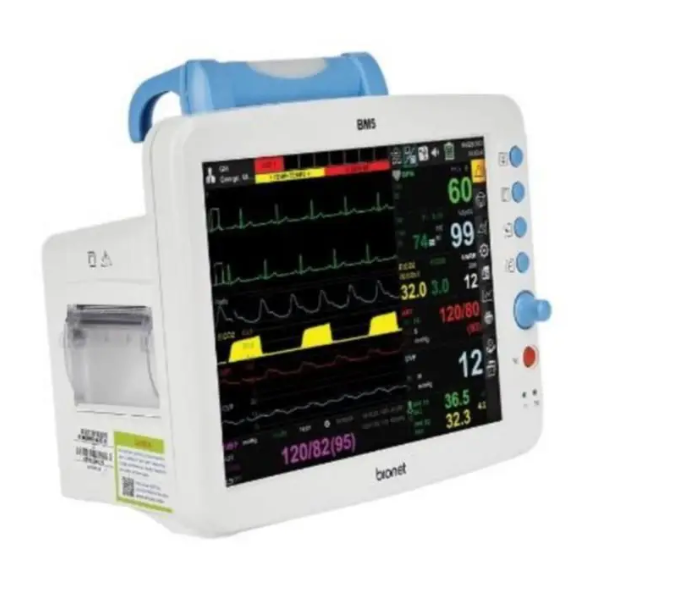

| Специфікація монітора |
|
| Дисплей |
10,4″ РК-дисплей (800х600) |
|
| Габарити |
270х250х184,5, вага 4 кг |
|
| Вимірювані параметри |
ЕКГ, ЧСС, ЧДР, SpO2, ЧП, Систолічний АТ, Діастолічний АТ, Середній АТ, 2 x температура, 4 x IBP, EtCO2, FiCO2, інтенсивність дихання через дихальні шляхи |
|
| Відображення |
6 хвильових форм: 2 * ЕКГ, SpO2 (пульсоксиметр), частота дихання або аналіз СО2 (RR або EtCO2), артеріальний тиск IBP (2 датчика для визначення інвазивним методом) |
|
| Швидкість розгортки |
6,25; 12,5; 25; 50 мм\сек |
|
| Індикація |
4 Категоризовані сигнали тривоги (3 рівні пріоритету), ручка лампи візуальної сигналізації, тон серцебиття, звуковий сигнал імпульсу QRS та SpO2, відсоток (%) тон |
|
| |
|
|
| інтерфейс |
Адаптер електроживлення 12-18В, 2,5 А Роз’єм синхронізації з деффібрілятора:
– Рівень сигналу від 0 до 5 В
– Частота імпульсів 100 ± 10 мс
Мережевий вихід для передачі даних. Тривожна кнопка
– 0,3А при 125 В
– 1А при 24 В
Вихід постійного струму: 5В, 1А
|
|
| Батарея |
Літій – іонна батарея, яка перезаряджається, час автономної роботи 2 години (при повному заряді) |
|
| Термопринтер (опція) |
Швидкість друку 25,50 мм \ сек. Розмір паперу 58 мм |
|
| Запис трендів |
Пам’ять цифрових трендів 128 годин. Запам’ятовує до 20 випадків спрацювання тривоги із записом 10 секундної хвилі |
|
| Версії мов: |
Англійська, французька, іспанська, італійська, німецька, Китайський, Русский, Чеська, Польська, Турецька, Румунська, Португальська, Болгарський |
|
| ЕКГ |
| Типи відведень |
3-відведення, 5-відведень (опція) |
| вибір відведень |
3-відведення: I, II, III
5-відведення: I, II, III, aVR, avL, avF, V
|
| Кількість хвиль ЕКГ |
На 3-х отведеніях- 1 канал
На 5-ти отведеніях- 2/3/7 каналів
|
| діапазон ЧСС |
Дорослі: від 30 до 300
Новонароджені / Діти: від 30 до 350 удар / хв
|
| Точність вимірювань ЧСС |
± 1 удар / хв або ± 1% |
| швидкість розгортки |
6,25, 1,25, 25 ,50 мм/сек |
| фільтри |
Діагностичний: 0,1-150 Гц
Моніторинг: 0,1-40 Гц
Хірургія: 0,1-20 Гц
Максимальний: 5-20 Гц
|
| Діапазон чутливості ST сегмента |
-2.0 до 2.0 мВ |
| аналіз аритмій |
Шлуночкова екстрасистолія, фебріляція, асістоліческой, бігемінія, трігемінія. |
| електрокардіостимулятор |
Індикатор хвиль на дисплеї (вибирається користувачем) |
| захист |
Від імпульсів електрохірургічного обладнання та дефібрилятора |
| Частота дихання |
| Метод |
грудний опір |
| вибір каналів |
RA-LA або RA-LL |
| Диапазон измерения |
5-120 удар / хв |
| Точність |
±1 удар/хв |
| Тривога зупинки дихання |
Так |
| SpO2 |
| Діапазон вимірювання сатурації |
від 0 до 100 % |
| Точність вимірювання сатурації |
від 70 до 100 % ±2 градуса
від 0 до 69% не зазначено
|
| Діапазон вимірювання пульсу |
від 0 до 254 уд/хв |
| Точність вимірювання пульсу |
±2 удар/хв |
| Bionet НИАД |
| Метод |
Осциллометричний |
| операційний спосіб |
Ручний / автоматичний / постійний |
| діапазон вимірів |
Дорослі: 20-260 мм рт.ст.
Діти: 20-230 мм рт.ст.
Новонароджені: 20-120 мм рт.ст
|
| точність |
Зміна тиску в межах ± 5 мм рт.ст.
Стандартна девіація: менше 8 мм рт.ст. (Стандарт ANSI / AAMI / iso 81060-2: 2013)
|
| АД (опция) |
| Канали |
2 |
| діапазон вимірів |
-50 до 300 мм рт.ст. |
| точність |
<100 мм рт.ст.: ±1 мм рт.ст.
≥100 мм рт.ст.: ±1% від показника
|
| Діапазон вимірювання пульсу |
від 0 до 300 удар/хв |
| обнулення |
Діапазон ± 200 мм рт.ст.
Точність ± 1 мм рт.ст.
Відхилення ± 1 мм рт.ст. за 24 години
|
| Перетворювач |
5мкВ/мм.рт. ст |
| Діапазон вимірювання частоти імпульсів |
від 0 до 300 уд/хв |
| Боковий потік CO2 (опція) |
|
| Діапазон вимірювання |
Від 0 до 150 мм.рт. ст., від 0 до 19% |
|
| Точність |
0-40 мм.рт. ст. ±2 мм.рт. ст., 41-70 мм.рт. ст. ±5% від показника 71-100 мм.рт. ст. ±8% від показника, 101-150 мм.рт. ст. ±10% від показника |
|
| ЧДР |
Від 2 до 150 вдихів/хвилину Вимірюється за допомогою симулятора виробника. Точність не впливає на частоту дихання. |
|
| Точність |
ЧДР ±1вдих/хвилину |
|
| Принцип роботи |
Недисперсна інфрачервона (NDIR) однопроменева оптика з подвійною довжиною хвилі та відсутніми рухомими частинами |
|
| Час ініціалізації |
Капнограма відображається менш ніж за 20 секунд. При температурі навколишнього середовища 25Ԩ – протягом 2 хвилин. |
|
| Роздільна здатність CO2 |
0,1 мм.рт. ст. – від 0 до 69 мм.рт. ст., 0,25 мм.рт. ст. – від 70 до 150 мм.рт. ст. |
|
| Стабільність CO2 |
Короткочасний дрейф: Дрейф за чотири години не повинен перевищувати 0,8 мм.рт. ст. максимум. Довгостроковий дрейф: Специфікація точності зберігатиметься протягом 120 годин. |
|
| Основний потік CO2 (опція) |
|
| Діапазон вимірювання |
Від 0 до 150 мм.рт. ст.,
від 0 до 19%
|
|
| Точність |
0-40 мм.рт. ст. ±2 мм.рт. ст.,
41-70 мм.рт. ст. ±5% від показника
71-100 мм.рт. ст. ±8% від показника,
101-150 мм.рт. ст. ±10% від показника
|
|
| ЧДР |
Від 0 до 150 вдихів/хвилину Вимірюється за допомогою симулятора виробника. Точність не впливає на частоту дихання |
|
| Точність ЧДР |
±1вдих/хвилину |
|
| Принцип роботи |
Недисперсна інфрачервона (NDIR) однопроменева оптика з подвійною довжиною хвилі та відсутніми рухомими частинами |
|
| Час ініціалізації |
Капнограма відображається менш ніж за 15 секунд. При температурі навколишнього середовища 25Ԩ – протягом 2 хвилин. |
|
| Роздільна здатність CO2 |
0,1 мм.рт. ст. – від 0 до 69 мм.рт. ст.,
0,25 мм.рт. ст. – від 70 до 150 мм.рт. ст.
|
|
| Стабільність CO2 |
Короткочасний дрейф: Дрейф за чотири години не повинен перевищувати 0,8 мм.рт. ст. максимум. Довгостроковий дрейф: Специфікація точності зберігатиметься протягом 120 годин. |
|
| Температура (опція) |
|
| Діапазон |
від 0 до 50 ° C (від 32 до 122 ° F) |
|
| Точність |
від 25 до 50 ° C: ± 0,1 ° C
від 0 до 24 ° C: ± 0,2 ° C
|
|
| сумісність |
Датчики температури YS1 Series 400 |
