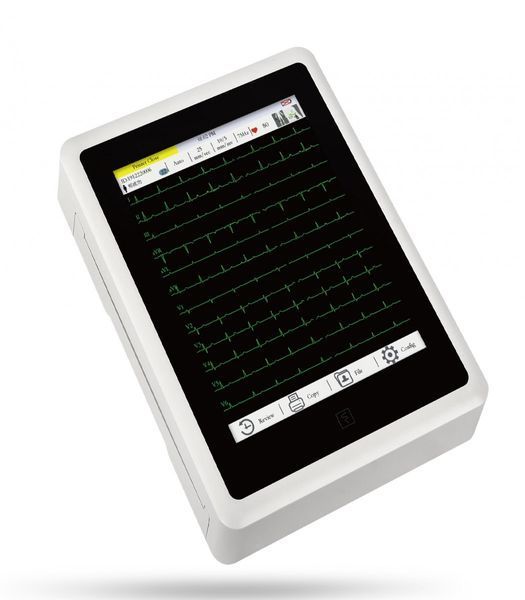

Электрокардиограф ВЕ1200А применяется для проведения электрокардиографических обследований в медицинских учреждениях.
ВЕ1200А - компактный 12-канальный электрокардиограф может использоваться в отделениях функциональной диагностики, в кардиологических отделениях, в отделениях интенсивной терапии больниц и поликлиник, бригадами неотложной медицинской помощи.

ВЕ1200А обнаруживает, регистрирует, осуществляет автоматическое измерение и интерпретацию комплексов электрокардиографических сигналов у взрослых/детей с целью клинической диагностики и исследований. Записи ЭКГ-сигналов могут быть сохранены в памяти прибора, распечатаны на внутреннем термопринтере или лазерном принтере.

Особенности:

Высокотехнологичный компактный двенадцатиканальный электрокардиограф.
Режимы регистрации ЭКГ сигналов: автоматический, ручной, ритм, VCG (ВКГ).
Вертикально ориентированный полноэкранный цветной сенсорный 10.4" дисплей. Полноценный сенсорный экран упрощает работу, а очистку и дезинфекцию делает более удобными.
Синхронная выборка и усиление сигналов ЭКГ из 12-ти отведений, одновременное отображение на экране прибора и запись 12 каналов ЭКГ в формате 12×1 или 6×2.
Отображение графической информационной схемы подключения электродов к пациенту и надежности контактов отведений на экране прибора позволяет качественно и оперативно проводить диагностику.
Полностью заряженная аккумуляторная батарея обеспечивает печать не менее 500 отчетов ЭКГ, или регистрацию ЭКГ без использования бумаги не менее 6 часов.
600-секундный обзор сигналов ЭКГ по 12-отведениям.
Внутренняя память рассчитана на 10000 записей ЭКГ, которые можно со временем просматривать и распечатывать.
Сохранение отчетов ЭКГ в форматах DAT, BMP, JPG, PDF, DICOM, FDA-XML, SCP.
Функция поиска записей ЭКГ, поддержка нечеткого поиска по имени и идентификационному номеру.
Поддержка работы в сети через проводные и беспроводные сети.
Два USB порта обеспечивают возможность подключения USB диска, манипулятора (мышки), клавиатуры, сканера штрих-кодов, подключение прибора к внешнему принтеру и возможность обновления программного обеспечения.
Поддержка протокола HL7 / FTP / DICOM, прямое подключение к информационной системе больницы (HIS, EMR, PACS) без помощи рабочей станции ПК, что позволяет врачам непосредственно просматривать кривую ЭКГ пациента из системы и создавать безбумажные отчеты.
Функция сохранения в памяти прибора ЭКГ-записей без печати на термопринтере.
Функция прямой печати ЭКГ-записей на лазерном принтере без использования дополнительного программного обеспечения.
Автоматический анализ: измерение и интерпретация.
Специальные цифровые фильтры высокой чувствительности, для устранения помех.
Незначительный вес, компактный размер, интуитивно понятный рабочий интерфейс, простой и удобный в использовании.
Опционально поставляется программное обеспечение: передача данных и управление данными ЭКГ в режиме реального времени с ПК, хранение ЭКГ-записей в базе данных на ПК для дальнейшего просмотра, анализа и печати.

Основные параметры

Тип

Двенадцатиканальный

Режим регистрации ЭКГ сигналов

автоматический, ручной, ритм, VCG (ВКГ)

Дисплей

10.4 дюйма, LCD, цветной, сенсорный, 800×600 пикселей

Отображение каналов ЭКГ на экране прибора

одновременно 12 каналов ЭКГ

в формате 12×1 или 6×2

Кабель ЭКГ

С защитой от воздействия разряда дефибриллятора

Отведения

Стандартные 12 отведений

I,II,III,aVR,aVL,aVF,V1,V2,V3,V4,V5,V6

Принтер

Встроенный термо / Внешний лазерный

Скорость регистрации ЭКГ сигналов

5 мм/с, 6,25 мм/с, 10 мм/с, 12,5 мм/с, 25 мм/с, 50 мм/с;

Формат отчета

3×4, 3×4+1R, 3×4+3R, 6×2, 6×2+1R, 12×1, 12×1+1T.

Частотная характеристика

0.05Гц ~ 150Гц +0.4dB -3.0dB

Диапазон измерения ЧСС

30～300 уд/мин

Коэффициент усиления (чувствительность)

2.5мм/мВ, 5мм/мВ, 10мм/мВ, 20мм/мВ, 20/10мм/мВ, 10/5мм/мВ и АВТО (AGC).

Фильтр сети

50Гц, 60Гц, ВИМК.

Фильтр дрейфа изолинии (DFT)

0.05Гц, 0.10Гц, 0.20Гц, 0.50Гц, ВЫМК.

Фильтр ЭМГ (EMG)

25Гц, 35Гц, 45Гц, ВЫМК.

Фильтр нижних частот

75Гц, 100Гц, 150Гц, ВЫМК.

Коэффициент ослабления синфазных помех

CMRR ≥105 dB

Анализ и интерпретация

Наличие

Тип бумаги

210×140мм-150P (20м) или 210×140мм-200P (30м), термочувствительная бумага в пачке

Параметры питания

100-240 В~, 50/60 Гц, 100 ВА

Внутренняя встроенная аккумуляторная батарея 14.8 В 3100 мАч

Продолжительность работы от полностью заряженного аккумулятора

Печать не менее 500 отчетов ЭКГ, или регистрация ЭКГ в память прибора без печати не менее 6 часов.

Обзор сигналов ЭКГ по 12-отведениям

10 минут

Внутренняя память прибора

10000 записей ЭКГ

Формат сохранения отчетов ЭКГ

DAT, BMP, JPG, PDF, DICOM, FDA-XML, SCP

Протокол передачи данных

HL7 / FTP / DICOM

Габаритные размеры (Д×Ш×В)

305мм×228мм×74мм

Вес

4кг (основной блок, без аксессуаров)

Наименование

Количество

Основной блок ВЕ1200А основной блок ВЕ1200А

1 шт.

Кабель ЭКГ 12 отведений

1 шт.

Электроды конечностей (взрослые)

4 шт.

Электроды грудные (взрослые)

6 шт.

Шнур питания

1 шт.

Провод выравнивания потенциалов

1 шт.

Термобумага

1 шт.

Инструкция по эксплуатации

1 экземпляр

Дополнительная комплектация

(поставляется по предварительному заказу):

Наименование

Количество

Кабель подключения к компьютеру

1 шт.

Программное обеспечение PCECG

1 шт.

USB ключ

1 шт.

ЭКГ-гель 250 мл

По требованию заказчика

Термобумага

По требованию заказчика

Мобильная тележка

1 шт.
