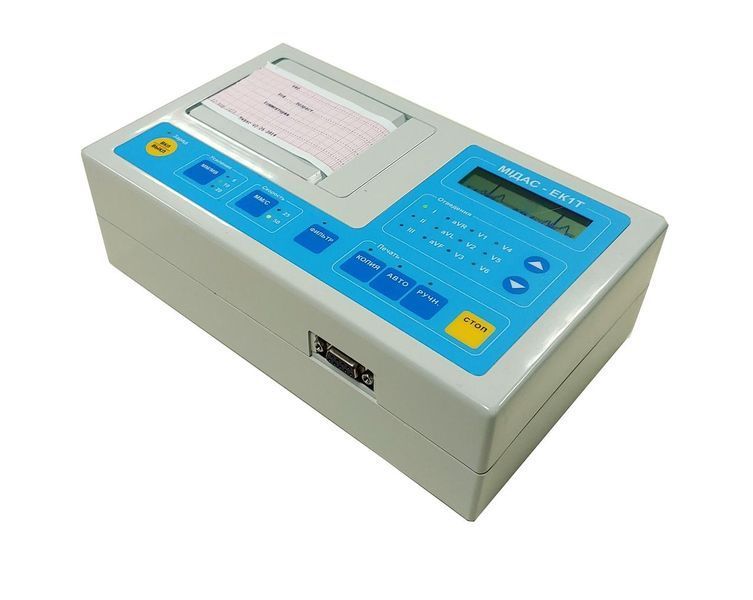

Электрокардиограф изготовлен с использованием современных цифровых технологий и максимального учета рекомендаций и пожеланий практикующих врачей.
Размещение кнопок управления обеспечивает наиболее комфортные условия управления кардиографом, а автоматичней режим регистрации, кроме того, уменьшает число операций до минимума.
Цифровая фильтрация качественно устраняет дрейф изолинии и сетевые помехи без влияния на форму, амплитудные и временные показатели ЭКГ. Качество записи предварительно можно проверить на встроенном графическом подсвечиваемом экране. Регистрация осуществляется с помощью термопринтера высокого разрешения, кроме того, на ленте печатается время, дата, наименования отведений и скорость регистрации.
Можно распечатать дополнительные копии ЭКГ. Встроенный никель-кадмиевый аккумулятор позволяет записать не меньше 30-ти кардиограмм без дозарядки. При каждом включении кардиографа оператор видит на экране степень заряда аккумулятора на текущий момент и таким образом знает, сколько еще можно записать ЭКГ без подзарядки.
Питание от электросети и заряд аккумуляторов осуществляется с помощью встроенного блока питания, что значительно упрощает эту процедуру и повышает готовность кардиографа к работе. Дополнительно есть возможность подключения электрокардиографа к компьютеру через стандартный интерфейс RS232C, переписать ЭКГ в архив, автоматически расшифровывать его и распечатать ее на обычной бумаге на стандартном принтере.
Размеры:
230 х 135 х 70 мм
Вес:
1,1 кг
Питание:
1. 180-260 В, 50 Гц
2. 7 встроенных NiCd аккумуляторов емкостью 800 мАчас,
— Время заряда- не более 8 часов,
— индикация заряда,
— защита от перезарядау
— заряда аккумулятора хватает на запись не менее 30 ЭКГ
Отведения:
12 стандартных
Скорость регистрации:
25 и 50 мм/с
Чувствительность:
5/10/20 мм/мВ
Бумага:
Термочувствительная в рулоне, ширина 50 мм, длина 50 м
Принцип печати:
Термопечать высокого разрешения , 8 точек на мм2
Выбор отведений / печать:
Ручной и автоматический
(в течении от 2 до 4 с)
Печать служебной информации:
дата, время, параметры регистрации ЭКГ, карточка пациента
Память: на 30 ЭКГ
Программа расчетов
Усилитель ЭКГ:
— 1-канальный усилитель с последовательным выбором 12-ти отведений
— частотный отклик: от 0,5 до 75 Гц
— временной отклик: > 3,2 с
— подавление синфазной помехи > 100 дБ
— макс. потенциал электрода: ±300 мВ
— динамический диапазон: ± 5 мВ
— входное сопротивление: > 5 МОм
Фильтры:
— сетевой режекторный 50 Гц
— мышечный 30 Гц, (отключается)
Ток пациента:
< 10 мкА
Стандарт безопасности:
BF по классификации МЭК 601-1 та
МЭК 601-2-25
Класс зажиты:
II по классификации МЭК 601-1
Условия окружающее среды:
температура рабочая: 10 — 40О С
температура хранения: 10 — 55О С
атмосферное давление: 700-1060 Па
относительная влажность: 25-95% (без конденсата)

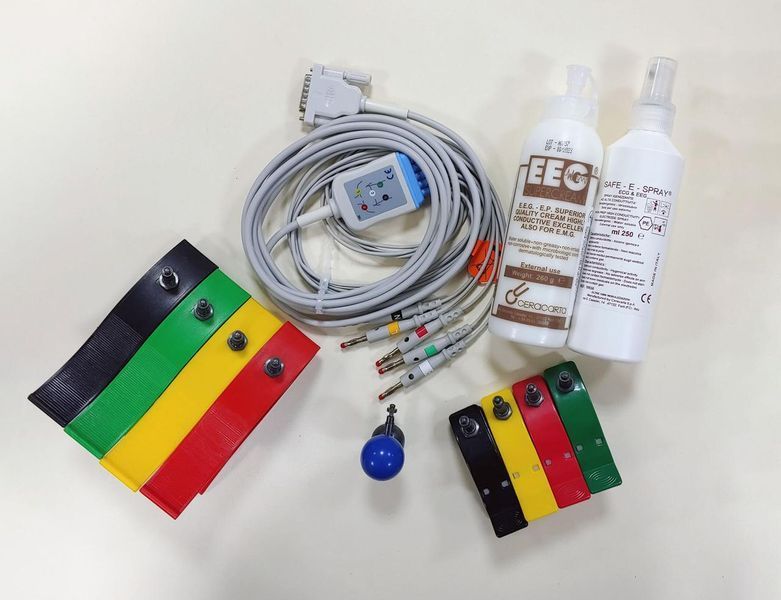

Стандартные принадлежности:
— 5-ти концевой кабель пациента с электродами
— кабель подключения к электросети

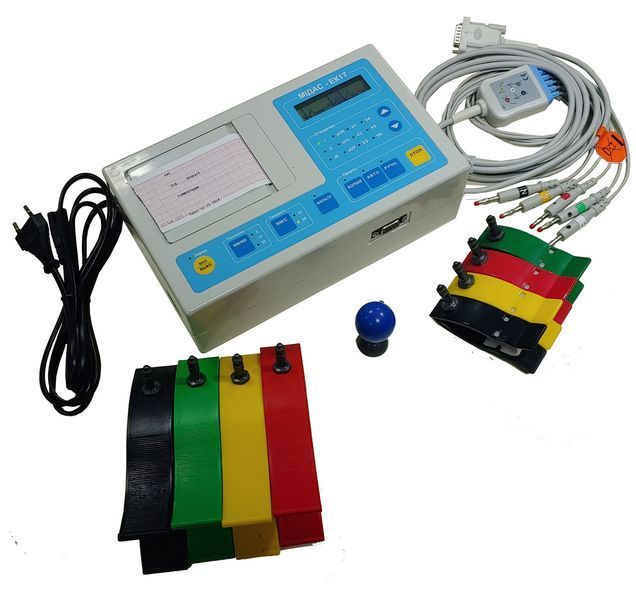

комплектація
— Электрокардиограф МИДАС ЭК1Т
— Кабель пациента 5 отведений
— Набор электродов (4 прищепки и 1 присоска)
— Кабель питания
— Руководство пользователя
— Термобумага 50 мм х 50 м
